Jika kamu anak teknik terutama teknik elektro, kamu pasti sudah tidak asing dengan rangkaian elektronika. Ya! Rangkaian elektronika merupakan instalasi dari beberapa komponen elektronika yang saling berhubungan dan memiliki fungsi tertentu.
Sebagai penyusun rangkaian, komponen elektronika sangat penting dan harus diketahui. Komponen elektronika memiliki banyak jenis dan fungsi. Seiring perkembangan zaman, jenis komponen elektronika semakin banyak dan bervariasi. Namun, ada komponen elektronika dasar yang masih terus digunakan hingga saat ini.

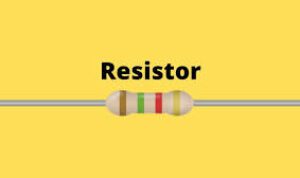

Resistor merupakan jenis komponen elektronika pasif. Resistor atau yang biasa disebut ‘hambatan’ memiliki fungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian. Nilai resistor disebut resistansi dan satuannya disebut ‘Ohm’. Resistor memiliki banyak jenis, diantaranya:
Resistor yang Nilainya Tetap
Resistor yang Nilainya dapat diatur, Resistor Jenis ini sering disebut juga dengan Variable Resistor ataupun Potensiometer.
Resistor yang Nilainya dapat berubah sesuai dengan intensitas cahaya, Resistor jenis ini disebut dengan LDR atau Light Dependent Resistor
Resistor yang Nilainya dapat berubah sesuai dengan perubahan suhu, Resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient).
2. Kapasitor

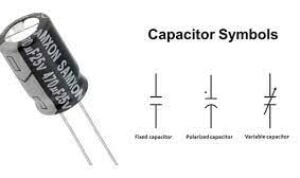

Kapasitor merupakan salah satu jenis komponen elektronika pasif yang biasa disebut kondensator. Fungsi kapasitor adalah menyimpan muatan listrik atau energi untuk sementara waktu. Selain itu, kapasitor juga dapat memfilter gelombang radio untuk meratakan arus pada rangkaian rectifier. Kapasitor juga dapat digunakan sebagai filter dalam rangkaian catu daya (power supply). Satuan nilai yang digunakan dalam kapasitor adalah Farad (F).
Jenis-jenis kapasitor yang sering ditemui antar lain:
Kapasitor yang nilainya Tetap dan tidak ber-polaritas. Jika didasarkan pada bahan pembuatannya maka Kapasitor yang nilainya tetap terdiri dari Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyster dan Kapasitor Keramik.
Kapasitor yang nilainya Tetap tetapi memiliki Polaritas Positif dan Negatif, Kapasitor tersebut adalah Kapasitor Elektrolit atau Electrolyte Condensator (ELCO) dan Kapasitor Tantalum
Kapasitor yang nilainya dapat diatur, Kapasitor jenis ini sering disebut dengan Variable Capasitor.
3. Induktor

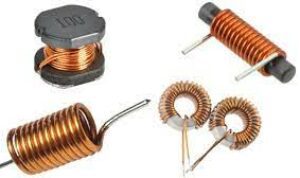

Induktor merupakan salah satu jenis komponen elektronika pasif yang juga disebut kumparan (coil). Fungsi dari induktor adalah pengatur frekuensi, filter, dan kopel (penyambung). Induktor ini banyak ditemui di rangkaian elektronika yang berkaitan dengan frekuensi seperti rangkaian Tuner. Nilai sebuah induktor disebut induktansi dan satuannya disebut Henry (H). Ada 2 jenis induktor, yaitu:
Induktor yang nilainya tetap
Induktor yang nilainya dapat diatur atau sering disebut dengan Coil Variable.

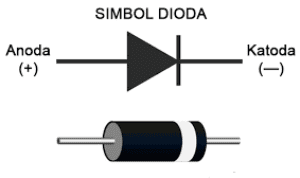

Diode adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode terdiri dari 2 Elektroda yaitu Anoda dan Katoda.
Berdasarkan Fungsi Dioda terdiri dari :
Dioda Biasa atau Dioda Penyearah yang umumnya terbuat dari Silikon dan berfungsi sebagai penyearah arus bolak balik (AC) ke arus searah (DC).
Dioda Zener (Zener Diode) yang berfungsi sebagai pengamanan rangkaian setelah tegangan yang ditentukan oleh Dioda Zener yang bersangkutan. Tegangan tersebut sering disebut dengan Tegangan Zener.
LED (Light Emitting Diode) atau Diode Emisi Cahaya yaitu Dioda yang dapat memancarkan cahaya monokromatik.
Dioda Foto (Photo Diode) yaitu Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor.
Dioda Shockley (SCR atau Silicon Control Rectifier) adalah Dioda yang berfungsi sebagai pengendali .
Dioda Laser (Laser Diode) yaitu Dioda yang dapat memancar cahaya Laser. Dioda Laser sering disingkat dengan LD.
Dioda Schottky adalah Dioda tegangan rendah.
Dioda Varaktor adalah dioda yang memiliki sifat kapasitas yang berubah-ubah sesuai dengan tegangan yang diberikan.
5. Transistor

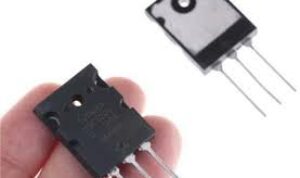

Transistor merupakan Komponen Elektronika Aktif yang memiliki banyak fungsi dan merupakan Komponen yang memegang peranan yang sangat penting dalam dunia Elektronik modern ini. Beberapa fungsi Transistor diantaranya adalah sebagai Penguat arus, sebagai Switch (Pemutus dan penghubung), Stabilitasi Tegangan, Modulasi Sinyal, Penyearah dan lain sebagainya. Transistor terdiri dari 3 Terminal (kaki) yaitu Base/Basis (B), Emitor (E) dan Collector/Kolektor (K). Berdasarkan strukturnya, Transistor terdiri dari 2 Tipe Struktur yaitu PNP dan NPN. UJT (Uni Junction Transistor), FET (Field Effect Transistor) dan MOSFET (Metal Oxide Semiconductor FET) juga merupakan keluarga dari Transistor.
6. IC (Integrated Circuit)

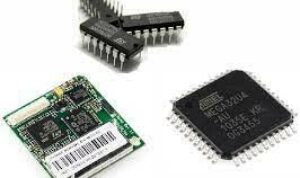

IC (Integrated Circuit) adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elektronika dalam sebuah kemasan kecil. Bentuk IC (Integrated Circuit) juga bermacam-macam, mulai dari yang berkaki 3 (tiga) hingga ratusan kaki (terminal). Fungsi IC juga beraneka ragam, mulai dari penguat, Switching, pengontrol hingga media penyimpanan. Pada umumnya, IC adalah Komponen Elektronika dipergunakan sebagai Otak dalam sebuah Peralatan Elektronika. IC merupakan komponen Semi konduktor yang sangat sensitif terhadap ESD (Electro Static Discharge).
Sebagai Contoh, IC yang berfungsi sebagai Otak pada sebuah Komputer yang disebut sebagai Microprocessor terdiri dari 16 juta Transistor dan jumlah tersebut belum lagi termasuk komponen-komponen Elektronika lainnya.
7. Saklar

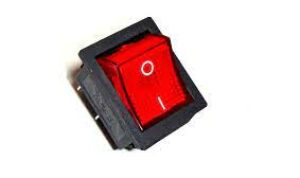

Saklar adalah Komponen yang digunakan untuk menghubungkan dan memutuskan aliran listrik. Dalam Rangkaian Elektronika, Saklar sering digunakan sebagai ON/OFF dalam peralatan Elektronika.
